產品中心

選用指南

二、單級減速機額定輸入功率表　單位：KW

機型號	傳動比
機型號	11	17	23	29	35	43	59	71	87
12	0.75	0.75	0.55	0.37	0.37	0.37	0.25
15	2.2	1.5	1.5	1.1	1.1	0.75	0.55	0.37
18	4.0	4.0	2.2	2.2	1.5	1.1	0.75	0.55	0.37
22	7.5	7.5	5.5	5.5	4.0	3.0	2.2	1.5	1.5
27	11.0	11.0	11.0	11.0	7.5	5.5	4.0	3.0	2.2
30	15.0	15.0	11.0	11.0	11.0	7.5	5.5	4.0	4.0
33	18.5	18.5	18.5	15.0	15.0	11.0	7.5	5.5	5.5
39	22.0	22.0	18.5	18.5	18.5	15.0	11.0	11.0	11.0
45		45.0	37.0	30.0	22.0	22.0	18.5	18.5	15.0
55		55.0	55.0	55.0	37.5	37.0	30.0	22.0	22.0
65		75.0	75.0	75.0	75.0	55.0	45.0	30.0	30.0

三、單級減速機輸出軸需用扭距表單位:N.M

機型號	12	15	18	22	27	30	33	39	45	55	65
輸出軸許用扭距
傳動比	輸入轉速1500rpm							1000rpm
11	48.3	141.7	257.6	483	708.3	965.9	1787	2135.1
17	74.6	149.3	398.1	746.4	1094.7	1492.8	2761.3	3284.3	6717.9	8210.7	11196.4
23	53.9	202	296.2	740.5	1481.1	1481.1	3736.5	3736.5	8079	11108.7	15148.1
29	67.9	186.7	373.5	933.7	1867.4	1867.4	2546.5	4711.3	7639.9	14006.5	19099.8
35	82	225.4	307.4	819.6	1536.2	2253.8	3073.4	5686	6761.8	12294.1	23051.4
43	100.7	151	377.6	755.2	1384.5	1887.9	2768.9	3775.8	8807.3	15104.2	20768.3
59		207.2	380	759.9	1381.5	1899.6	2590.4	3799.3	9585	15543.3	23314.9
71			332.5	623.5	1246.9	1662.5	2260	4572	11535	13716.7	18704.6
87			280.1	764	1120.5	2037.2	2801.2	7639.5	7640	16807.8	22920

四、1、雙級電機直聯型擺線針輪減速機額定輸入功率表　單位：KW

機型號	需用扭距N.M	傳動比（輸入轉速 1500rpm）
		121	187	289	391	473	595	731	841	1003	1225	1505	1849	2605	2537	3481	4189	5133	7569

1812	540	0.75	0.55	0.37	0.25	0.25	0.25	-	-	-	-	-	-	-	-	-	-	-	-
2215	1275	2.2	1.1	0.75	0.75	0.55	-	-	-	-	-	-	-	-	-	-	-	-	-
2715	2255	2.2	2.2	1.5	1.1	0.75	0.75	0.55	0.55	-	-	-	-	-	-	-	-	-	-
3018	2650	4	3	2.2	1.5	1.1	0.75	0.55	0.55	-	-	-	-	-	-	-	-	-	-
3322	4510	7.5	7.5	4	3	2.2	2.2	1.5	1.5	1.1	-	-	-	-	-	-	-	-	-
3922	8820	7.5	11	5.5	5.5	4	3	2.2	1.5	1.5	1.1	-	----	-	-	-	-	-	-
4527	11760	-	15	7.5	7.5	4	4	3	2.2	2.2	2.2	-	-	-	-	-	-	-	-
5527	16000	-	-	11	7.5	7.5	5.5	4	4	3	3	2	-	-	-	-	-	-	-
5530	21560	-	-	15	11	11	7.5	5.5	5.5	4	4	-	-	-	-	-	-	-	-
6533	29400	-	-	18.5	15	11	11	7.5	7.5	5.5	-	-	-	-	-	-	-	-	-

2、擺線針輪減速機各種系列標準相應機型號對照表

B系列（機械部標）	12	15	18	22	27	30	33	39	45	55	65
X系列	2	3	4	5	6	7	8	9	10	11	12
B系列（上海標）	B10	B11	B12	B13	B14	B14A	B15	B16	B17	B18	B19
B系列（機械部標）	1812		2215		2715	3018	3322	3922	4527	5530	6533
X系列	42		53		63	74	84	95	106	117	128
B系列（上海標）	B120A		B131A		B141A	B142A	B153A	BB163	B174	B184	B195
本公司其他產品介紹：1、生產JB型HG5-251-79
2、生產與其他特殊動力源相配套的法蘭聯接擺針輪減速機

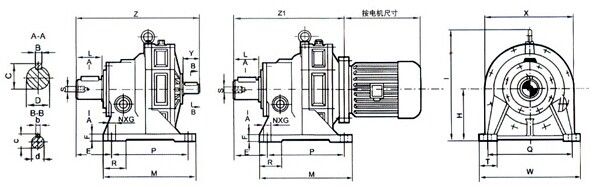

五、擺線針輪減速機外形及安裝尺寸1、BW、BWY外型及安裝尺寸

機型號	外　形　尺　寸						安　裝　尺　寸							軸　端　尺　寸								重量
機型號	M	W	Z	Z1	I	X	H	E	F	P	Q	N	G	B	C	D	L	b	c	d	y	BW
12	120	210	214	156	176	150	100	104	15	90	180	4	12	8	28	25	34	5	17	15	25	12.5
15	150	290	275	197	278	200	140	156	20	100	250	4	15	10	38	35	54	5	20	18	36	26
18	195	330	334	243	271	230	150	167	22	145	290	4	15	14	48.5	45	70	6	24.5	22	40	39
22	238	410	416	314	355	300	160	204	25	150	370	4	17	16	59	55	87	8	33	30	60	70
27	335	430	473	368	435	360	200	139	30	275	380	4	21	20	74.5	70	94	10	38	35	56	136
30	380	470	512	392	470	374	220	146	30	320	420	4	21	22	85	50	107	12	43	40	65	165
33	440	530	604	454	540	435	250	155	35	380	480	4	25	25	95	90	121	14	48.5	45	82	245
39	560	620	700	553	614	510	290	188	40	480	560	4	25	28	106	100	133	14	53.5	50	80	380
45	600	690	813	579	706	580	325	230	40	500	630	6	30	28	116	110	150	16	59	55	100	560

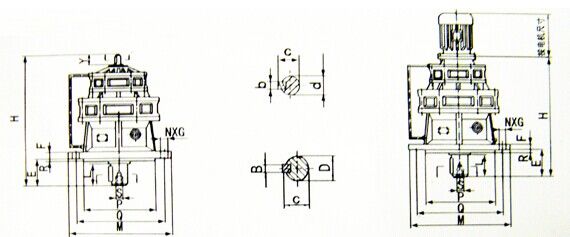

2、BL、BLY外型及安裝尺寸

機型號	外　形　尺　寸			安　裝　尺　寸							軸　端　尺　寸								重量
機型號	H	H1	M	E	F	G	N	P	Q	R	B	C	D	L	b	c	d	y	BL
12	215	158	180	39	12	12	6	130	160	3	8	28	25	34	5	17	15	25	12.5
15	270	195	230	51	16	13	6	170	200	4	10	38	35	45	5	20	18	35	22
18	324	243	260	71	20	13	6	200	230	4	14	48.5	45	65	6	24.5	22	40	43
22	415	314	340	85	20	13	6	270	310	4	16	59	55	81	8	33	30	60	88
27	474	369	400	100	26	17	8	316	360	5	20	74.5	70	94	10	38	35	56	130
30	510	392	430	113	22	18	8	345	390	5	22	85	80	100	12	43	40	65	145
33	605	455	490	130	30	21	12	400	450	6	25	95	90	121	14	48.5	45	82	195
39	712	553	580	170	35	22	12	455	520	8	28	106	100	133	14	53.5	50	80	395
45	814	612	650	174	40	22	12	520	590	10	28	116	110	150	16	59	55	131	620

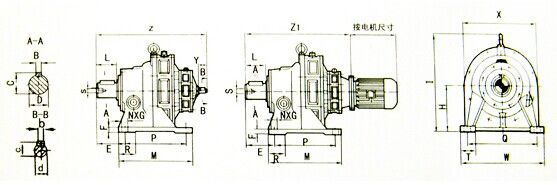

3、BWE、BWEY外形及安裝尺寸

機型號	外形尺寸						安裝尺寸							軸端尺寸								重量
機型號	M	W	Z	Z1	I	X	H	E	F	P	Q	N	G	B	C	D	L	b	c	d	y	BWE
1812	195	330	388	330	281	230	150	169	22	140	290	4	15	14	48.5	45	70	5	17	15	25	50
2215	238	410	480	400	355	295	160	204	25	150	370	4	17	16	59	55	86	5	20	18	36	110
2715	335	430	543	463	435	360	200	139	30	275	380	4	22	20	74.5	70	94	5	20	18	36	150
2718	335	430	560	476	435	360	200	139	30	275	380	4	22	20	74.5	70	94	6	24.5	22	40	160
3018	380	470	589	506	470	374	220	146	30	320	420	4	22	22	85	80	100	6	24.5	22	40	230
3318	440	530	656	573	540	435	250	155	35	380	480	4	22	25	95	90	120	6	24.5	22	40	260
3322	440	530	702	601	540	435	250	155	35	380	480	4	22	25	95	90	120	8	33	30	60	290
3922	560	620	795	800	614	510	290	186	40	480	560	6	25	28	106	100	141	8	33	30	60	470
4527	60	690	884	760	706	580	325	230	45	500	630	6	30	28	116	110	150	10	38	35	56	680

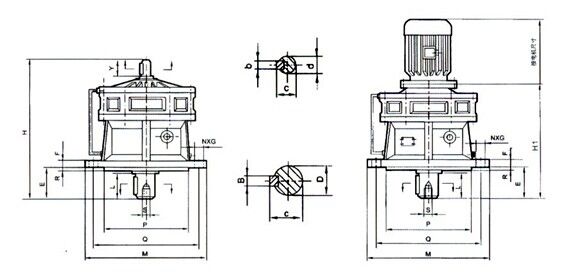

4、BLE\BLEY外形及安裝尺寸

機型號	外形尺寸			安裝尺寸							軸端尺寸								重量
機型號	H	H1	M	E	F	G	N	P	Q	R	B	C	D	L	b	c	d	y	BLE
1812	327	269	260	71	20	13	6	200	230	4	14	48.5	45	65	5	20	15	25	50
2215	480	402	340	86	20	13	6	270	310	4	16	59	55	80	5	24.5	18	36	110
2715	543	463	400	101	26	17	8	316	360	5	20	74.5	70	94	5	24.5	18	36	155
2718	562	408	400	101	26	17	8	316	360	5	20	85	70	94	6	24.5	22	40	170
3018	590	506	430	113	22	18	8	345	390	5	22	95	80	100	6	33	22	40	230
3318	658	574	490	129	30	21	12	400	450	6	25	95	90	120	6	33	22	40	260
3322	701	601	490	129	30	21	12	400	450	6	25	106	90	120	8	33	30	60	280
3922	795	693	580	170	35	22	12	455	520	8	28	116	100	129	8	38	30	60	480
4527	884	760	650	174	40	22	12	520	590	10	28	137	110	140	10	43	35	56	690

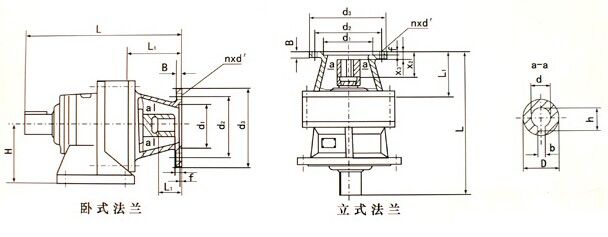

六、法蘭聯接型的擺線針輪減速機形及安裝尺寸

3、外形圖

選用指南 0 本文被閱讀 9279 次
